Kam s větracím potrubím? Jak ploché ventilační systémy zachraňují centimetry v nízkých podhledech
Stavíte nebo rekonstruujete dům či byt svépomocí? Pak to jistě znáte: bojujete o každý centimetr čtvereční a často i o výšku stropu. Když přijde na řadu instalace vzduchotechniky, digestoře nebo odvětrání koupelny, narazíte na klasický problém. Kam schovat masivní kulaté potrubí, aniž byste si ze sádrokartonového podhledu udělali nízký tunel?
Máme pro vás elegantní a vysoce praktické řešení, které vám zachrání drahocennou výšku místnosti.
Problém s prostorem: Když kulaté potrubí snižuje strop
Klasické kulaté vzduchovody jsou sice efektivní, ale v interiérech s nízkými stropy – typicky v chodbách, koupelnách nebo kuchyních – představují logistickou noční můru. Pokud potřebujete protáhnout potrubí o průměru 100, 125 nebo 150 mm, musíte o stejnou výšku (plus tloušťku profilů a sádrokartonu) snížit celý strop. Výsledkem je stísněný prostor, ve kterém se lidé vyšší postavy mohou cítit nepohodlně.
Chytré řešení: Ploché plastové kanály

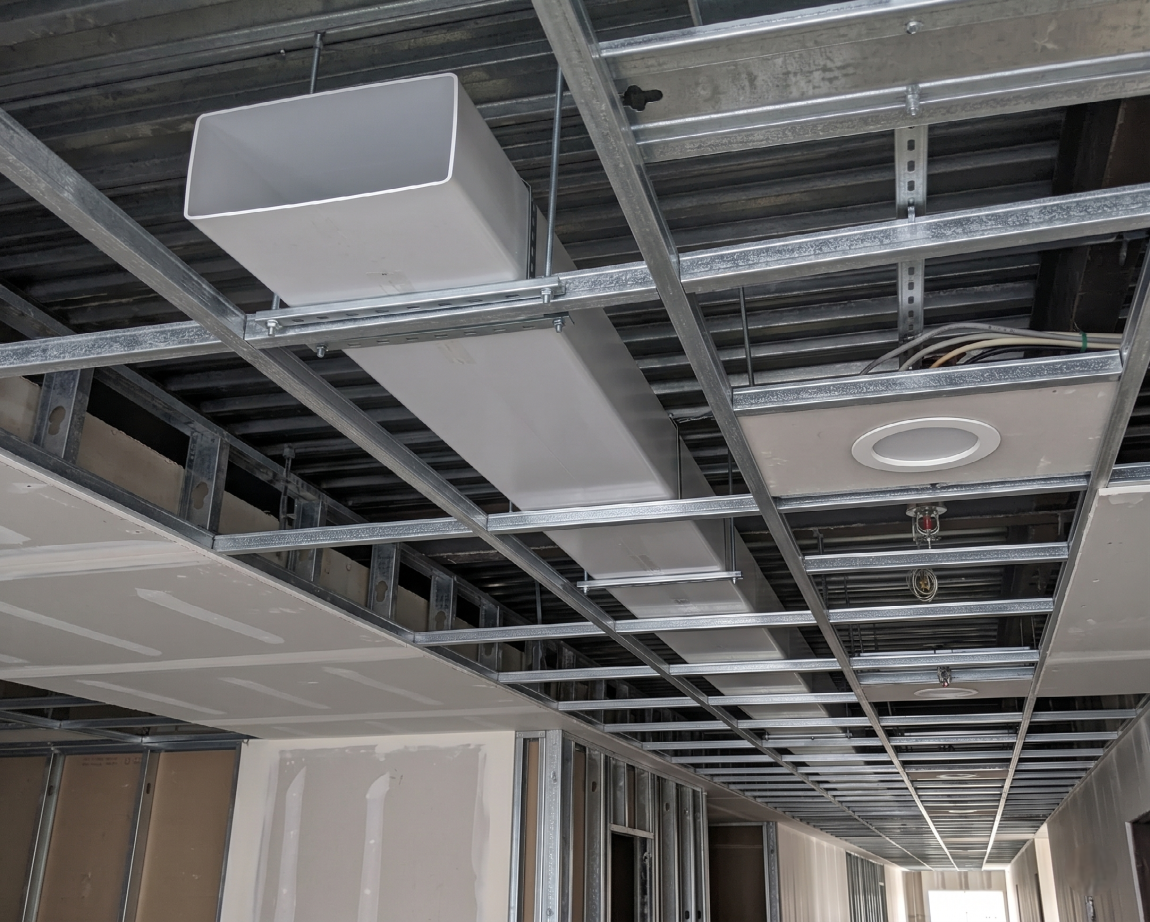

Řešením, které schováte i do minimálního prostoru nad sádrokartonem, je plochý větrací systém. Místo ubírání prostoru do výšky se vzduchotechnika roztáhne do šířky.
Všechny potřebné rozměry pro flexibilní plánování máme skladem. Na našem e-shopu HACO najdete tyto varianty:
Systém 110x55 mm: Ideální pro schování do nejtenčích podhledů. Na vzduchový systém cca 300 m³/h
Systém 220x55 mm: Skvělá střední cesta, která zachovává minimální výšku, ale nabízí větší průtok. Na vzduchový systém cca 300 - 600 m³/h
Systém 220x90 mm: Robustnější ploché řešení pro náročnější aplikace, jako jsou výkonné kuchyňské digestoře. Na vzduchový systém cca 600 m³/h
Tip pro stavitele svépomocí:
Plochý kanál o výšce pouhých 55 mm snadno schováte do běžného sádrokartonového roštu bez nutnosti drastického snižování podhledu.
Žádné kompromisy ve výkonu: Jak správně nahradit kulaté potrubí plochým?
Častou obavou při přechodu z kulatého potrubí na ploché je ztráta výkonu, omezení průtoku vzduchu a zvýšená hlučnost. Pokud ale zvolíte správný ekvivalent podle plochy průřezu, větrání bude fungovat stejně efektivně.
Při plánování svépomocí se držte tohoto přesného rozdělení:
K ventilátoru s vyústěním o průměru 100 mm je adekvátní plochý rozměr 110x55 mm.
K ventilátoru nebo potrubí o průměru 125 mm je adekvátní plochý rozměr 220x55 mm.
Pro silné odtahy (např. digestoře) o průměru 150 mm je adekvátním partnerem rozměr 220x90 mm.
Díky hladkému vnitřnímu povrchu plastových kanálů HACO dochází k minimálnímu tření vzduchu, což zajišťuje tichý chod a stabilní průtok bez tlaku na motor ventilátoru.
